煙臺叉車門架液壓回路的改進

發布日期：2018-04-02 作者：煙臺科朗機械設備有限公司點擊：

1.改進原因

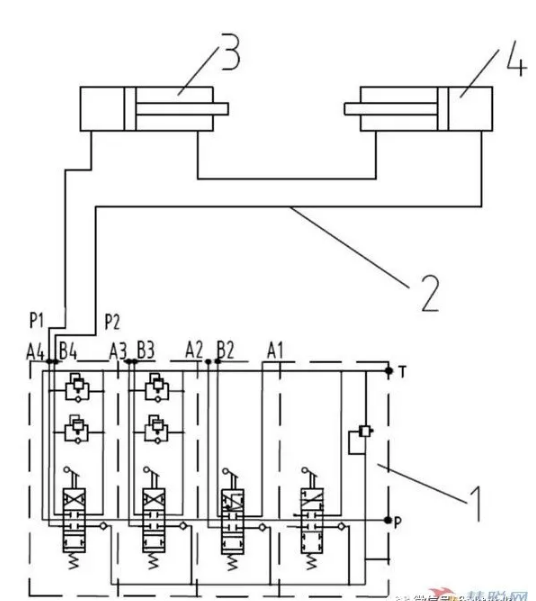

某型14t級煙臺叉車門架液壓回路由4片換向閥控制，其中2片換向閥控制門架屬具動作，1片換向閥控制1門架起升動作，1片換向閥控制1門架傾斜動作?？刂崎T(mén)架屬具動作的2片換向閥常用于貨叉?zhèn)纫坪驼{(diào)距動作，當叉車門架需要掛裝復雜屬具（如再增加1個屬具缸）時，這2片換向閥就不能滿足工況需求。若改用片數更多的換向閥，不僅增加制作成本，而且需對現有設計進行較大改動。改進前門架液壓回路如圖1所示。

2.改進方法

為解決現有4片換向閥不能滿足掛裝復雜屬具問題，經研究我們決定對門架液壓回路進行改進，即在現有換向閥組1的第4片換向閥管路上增加1個二位六通電磁閥3，以增加1個屬具缸5動作需求。改進后門架液壓回路如圖2所示。圖2中的管路（2、4）用于連接二位六通電磁閥3和屬具缸5。

圖2改進后門架液壓回路 1.換向閥組2、4、8.管路 3.二位六通電磁閥5.屬具缸6、7.側移缸

3.改進后的工作過程

操縱左側第4片換向閥閥芯，可將壓力油通過管路2輸入二位六通電磁閥內。壓力油通過二位六通電磁閥C3、C4油口進入管路8，再進入側移缸（6、7），推動側移缸（6、7）動作，以實現貨叉的側移。如果變更側移缸（6、7）管路連接方式，可實現其他屬具動作。

按下二位六通電磁閥控制開關，該電磁閥閥芯就會移動到左位。此時操縱左側（第4片）換向閥閥芯，壓力油通過二位六通電磁閥C1、C2油口進入管路4，再進入屬具缸5，推動屬具缸5動作，以實現門架掛裝復雜屬具所需完成的動作（如夾持、旋轉、推出等）。松開二位六通電磁閥控制開關，該電磁閥閥芯就會移動到右位，又可以完成側移缸（6、7）的動作。

4.改進效果

改進后的門架液壓回路通過增加二位六通電磁閥和相應的管路，在不增加換向閥閥片的前提下，增加了一套屬具缸的動作回路。改進后的門架液壓回路性能良好、安裝方便、使用可靠，維護簡便、成本低廉，目前已經批量應用在14t級叉車上，用戶反饋較好。
